上一篇，建筑外墻保溫砂漿空鼓、脫落的原因及解決搓措施，主要從外墻無機保溫砂漿材料本身和施工工藝了解了建筑保溫砂漿脫落的原因及應(yīng)對措施，其實對保溫砂漿原材料及施工工藝予以控制之外，也要對整個“保溫砂漿系統(tǒng)”中其他構(gòu)造層次的工程質(zhì)量予以重視。因為保溫砂漿出現(xiàn)工程質(zhì)量問題時，往往都是“系統(tǒng)性”的問題。
①界面砂漿
界面砂漿由有機聚合物材料、硅酸鹽水泥及其他添加劑組成。界面砂漿具有較強黏結(jié)性能，主要用于混凝土基層抹灰界面和砌塊抹灰表面的處理。與界面劑的區(qū)別可參考 界面砂漿與界面劑一樣嗎？

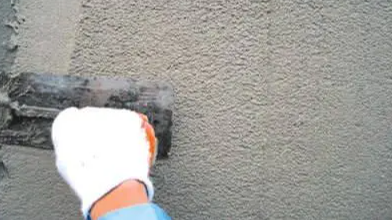

需要特別注意的是，在基層墻體上批刮一層約2.0mm厚的界面砂漿，在界面砂漿尚未干燥固化前進(jìn)行無機保溫砂漿的施工。這一點即便許多從事工程多年的工程人員也會出現(xiàn)理解錯誤，以為要等界面砂漿達(dá)到一定強度才能進(jìn)行保溫砂漿施工。
在界面砂漿尚未干燥固化前進(jìn)行無機保溫砂漿的施工，目的是讓無機保溫漿料中的�；⒅椋谂巫鳂I(yè)時壓力作用下嵌入到界面砂漿里，從而增加保溫砂漿與基層墻體的粘結(jié)面積，對整個系統(tǒng)的粘結(jié)強度及初期附著力的提高很有幫助。
②抗裂砂漿
抗裂砂漿是由水泥、砂和乳膠粉、防水劑、膨脹劑等改性外加組分按一定的比例拌合制成的具有一定柔韌性的砂漿，是保溫系統(tǒng)中用于抗裂、找平的加強砂漿。
需要注意的是，抗裂砂漿的導(dǎo)熱系數(shù)是0.93W／（m·K），而無機保溫砂漿的導(dǎo)熱系數(shù)在一般在0.07～0.12W／（m·K）之間（南陽銀通YT保溫材料≤0.055），這個差異，導(dǎo)致抗裂砂漿在溫度變化影響下，變形更大，更容易開裂。

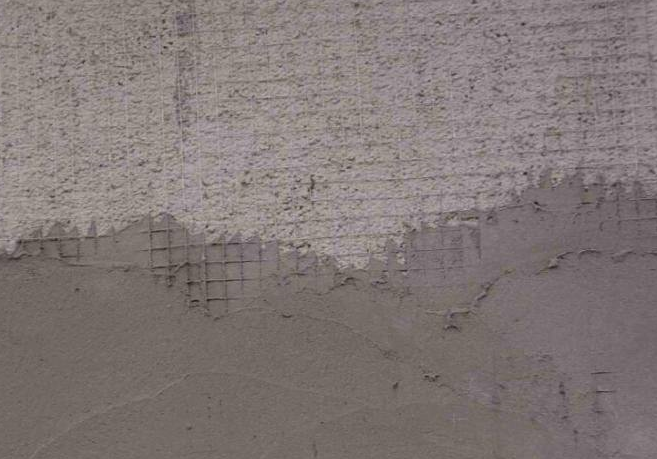

所以工程運用中使用抗裂砂漿，一定要輔以耐堿玻纖網(wǎng)格布，發(fā)揮耐堿玻纖網(wǎng)格布的柔韌性作用將應(yīng)力分散，從而達(dá)到防止開裂的目的。
對于外墻保溫系統(tǒng)，這兩方面大家也不能忽視。
南陽銀通YT保溫材料3.5公分內(nèi)可以實現(xiàn)無網(wǎng)施工，也就是3.5公分內(nèi)不需要抗裂砂漿、網(wǎng)格布操作，抗開裂、抗空鼓抗脫落，技術(shù)已經(jīng)非常成熟了，這對于外墻保溫施工便捷度上是一個很大的提升。
